WFY系列無負壓無吸程給水設備為長沙機械之都貢獻一份力量
WFY系列無負壓無吸程給水設備為長沙機械之都貢獻一份力量

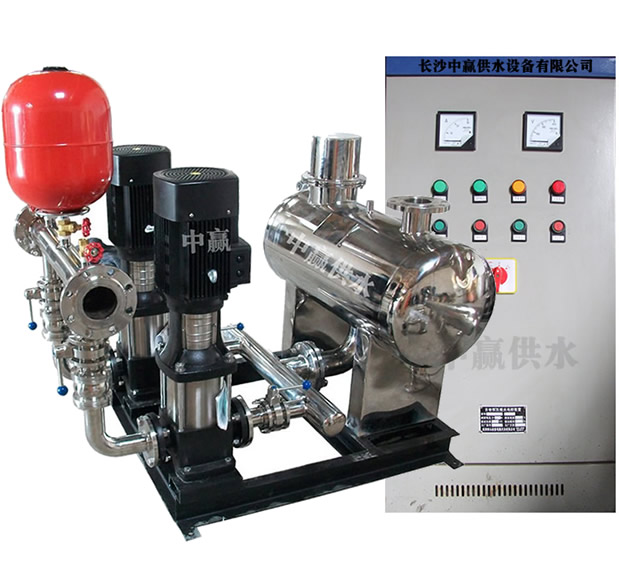

WFY系列無負壓無吸程給水設備介紹
WFY系列無負壓無吸程給水設備是在恒壓給水設備的基礎上開發的一種能直接與自來水管網連接、且對自來水管網不產生任何負作用的成套給水設備。它可以取代蓄水池，能直接供水或間接供水，形成連續密閉的接力增壓供水方式。避免了二次增壓供水系統造成的能源的二次浪費和二次污染，我公司生產的設備與其它廠家的產品不同，因解決了自動采樣控制等有關技術方面問題。而采用的是不銹鋼負壓罐，完全保證水源與空氣隔絕。絕對保持了市政水質標準，充分利用市政水源本身壓力勢能，差多少，補多少，切實有效地、最大限度地發揮了變頻調速的節能效果；大幅度地節省了基建投資并縮短了施工工期。
無負壓是通過對自來水進水的流量、壓力及用水的流量、壓力雙向多變量自動穩流平衡來實現。
WFY系列無負壓無吸程給水設備是直接利用自來水管網壓力的一種疊壓式供水方式，衛生、節能、綜合投資小。安裝調試后，自來水管網的水首先進入穩流補償器，并通過真空抑制器將罐內的空氣自動排除。當安裝在設備出口的壓力傳感器檢測到自來水管網壓力滿足供水要求時，系統不經過加壓泵直接供給；當自來水管網壓力不能滿足供水要求時，檢測壓力差額，由加壓泵差多少、補多少；當自來水管網水量不足時，空氣由真空抑制器進入穩流補償器破壞罐內真空，即可自動抽取穩流補償器內的水供給，并且管網內不產生負壓。
WFY系列無負壓無吸程給水設備工作原理
WFY系列無負壓無吸程給水設備投入使用，自來水管網的水進入穩流流罐，罐內空氣從真空消除器排出，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。
水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水：用水高峰時，若自來水管網水量小于小泵流量量，穩流罐內的水作為補充水源仍然能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動。
①由于負壓罐能有效地進行水量的吞吐，即在非用水高峰時儲存水量(此時自來水管道所能提供的流量Q自大于用戶所需要的水量Q用，即Q自>Q用)，而在用水高峰(Q自<Q用=時釋放所儲存的水量，因此能有效地保障用戶用水的可靠性。同時由于自來水管是通過無負壓罐與水泵相接的，故穩流罐始終不會對自來水管網產生負壓且能直接利用自來水管網中的原有壓力形成管網疊壓，氣壓罐形成雙重壓力，節能化顯著；
②在Q自<Q用時能利用管網原有的壓力，并且在用水高峰時無負壓罐及水泵、控制系統的調節作用對自來水管網不會產生吸力(這是由負壓罐本身的真空抑制器所決定平衡的)。變頻供水設備在城市高層建筑供水用得比較廣泛。能有效控制壓力的設定，采用靜水專用變頻器，緩啟動，緩?fù)Ｖ梗瑹o啟動電流，無水錘振動小。
WFY系列無負壓無吸程給水設備知識探討
WFY系列無負壓無吸程給水設備是在傳統變頻恒壓供水系統的基礎上發展起來的一種新型供水方式，它不是水泵、管件閥門、罐體和控制柜的簡單組合，而是集機械、電子、信息、自控技術為一體的高科技產品。
在國內無負壓技術根據市場上現有無負壓供水設備工作原理進行分析，WFY系列無負壓無吸程給水設備主要由變頻調速水泵機組、穩流補償器、真空抑制器、壓力和流量傳感器、預壓自平衡器、控制柜、過濾器、倒流防止器等設備組成。
根據其實現無負壓功能原理的不同，大體可以分為以下幾種形式：
（一）穩流補償器和真空抑制器控制模式
當市政管網供水不足或用戶用水量大于市政管網供給能力時，真空抑制器打開，空氣進入穩流補償器中，使原本封閉的補償器變?yōu)閿嗔魉?，抑制?fù)壓產生，另在穩流補償器中設置液位控制，當?shù)陀诘臀粫r(shí)，水泵停止工作。
（二）自控限流模式
當市政管網供水不足或用戶用水量大于市政管網供給能力時，通過壓力傳感信號的反饋，采取限制變頻器，使水泵不超量取水，而當市政管網供水滿足要求時，系統恢復正常。
（三）壓力控制點方式
當市政管網供水不足或用戶用水量大于市政管網供給能力時，直起變流量恒壓供水泵，待供水滿足要求后，系統恢復正常。
WFY系列無負壓無吸程給水設備特點
1、衛生污染
2、高效節能環保
3、設備管理方便、簡單
4、投資少、運行成本低
5、安裝簡單
6、占地面積小
7、停電不停水
8、自動化程序高
9、運行噪聲低
WFY系列無負壓無吸程給水設備主要技術數據：
功率范圍：1.8-3000kW
電源電壓：380/400/415/440/460/480/500VAC 3相±10%；
電源頻率：35-50Hz
控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；
5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。
連續負載能力：150% In，每10分鐘允許1分鐘
串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。
保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
WFY系列無負壓無吸程給水設備使用范圍
⑴應用于新建、擴建和改造的住宅樓、住宅小區、辦公樓等;
⑵應用于賓館、飯店等;
⑶應用于學校、部隊、機關、集體宿舍等用水比較密集場合;
⑷應用于商場、會展中心、體育館、公共浴室等公共場合;
⑸應用于城市自來水壓力不能滿足消火栓給水系統或自動噴水滅火系統等用水要求的消防用水;
⑹應用于大型工廠、加壓泵站、開發區等大流量集中供水;
⑺應用于工礦企業的生產、生活用水;
⑻應用于各種循環水系統;
⑼應用于尤其適應于對水質要求特別嚴格的供水場合。
